Rabu, 24 April 2013


Soal:
1. Apa yang dimaksud dengan jaringan komputer?
2. sebutkan alat dan bahan untuk membuat jaringan kabel!
3. Sebutkam dan jelaskan karakteristikdari topologi jaringan komputer!
4. Apa yang dimaksud dengan LAN, WAN, MAN, Internet, Intranet?
5. Apa yang dimaksud dengan Ping dan IPconfig?
6. Jelaskan langkah-langkah mensharing data komputer!
7. Jelaskan manfaat-manfaat jaringan komputer!
8. Sebutkan dan jelaskan macam-macam pemasangan jaringan kabel!
9. Apa yang dimaksud E-mail dan kegunaannya
10. Apa yang dimaksud dengan blog dan kegunannya

Jawaban:
1. Jaringan komputer adalah jaringan yang menghubungkan dua komputer atau lebih yang terhubung satu sama lain dengan tujuan tertentu.

2. -Tang Crimping                    -Switch
    -Kabel UTP                         -Kabel tester
    -Konektor RJ-45                 -Komputer

3. >Topologi Ring


 Kelebihan Topologi Ring
• Menghubungkan secara langsung dua perangkat dalam jaringan.
• Identifikasi kerusakan mudah karena sinyal data selalu bergerak lurus dari perangkat pengirim sampai perangkat tujuan.
• Dalam proses instalasi dan rekonfigurasi secara fisik maupun ligik mudah karena terhubung satu dan hanya satu dengan oerangkat lainnya.
Kekurangan Topologi Ring
• Sinyal akan semakin melemah apabila jarak yang di tempuh untuk mencapai tujuan semakin jauh.
• Untuk mengatasinya maka dilengkapi repeater.
• Tidak berfungsinya satu link akan mempengaruhi link lainnya.

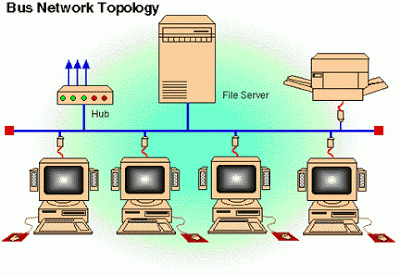

>Topologi Bus


Kelebihan Topologi Bus
• Topologi yang banyak di gunakan di awal penggunaan jaringan computer karena topologi yang paling sederhana di banding dengan topologi lainnya.
• Komputer di hubungkan antara satu dengan lainnya dengan membentuk seperti barisan melalui satu single kabel.
Kekurangan Topologi Bus
• Hanya satu computer yang dapat mengirimkan data yang berupa sinyal elektronik ke semua computer dalam jaringan tsb,dan di terima oleh satu computer yang di tuju.
• Oleh karena hanya satu computer saja yang dapat mengirimkan data dalam satu saat jumlah computer sangat berpengaruh dalam unjuk kerja.
• Semakin banyak jumlah computer semakin banyak computer akan menunggu giliran untuk bias mengirim data dan efeknya untuk kerja jaringan akan menjadi lambat.
• Sinyal yang di kirimkan oleh satu computer akan di kirim keseluruh jaringan dari ujung satu sampai ujung lainnya.
• Jika kabel terputus maka semua jaringan computer terganggu dan tidak bias berkomunikasi satu dengan yang lainnya.

>Topologi Star


 Kelebihan Topologi Star
• Topologi star tidak langsung terhubung satu sama lain tetapi melalui perangkat pusat pengendali yang di sebut HUB.
• Kabel yang di butuhkan hanya sebanyak computer dalam jaringan dan I/O cukup hanya satu di setiap computer,kabel link dan port I/O lebih sedikit dan biaya lebih sedikit dari pada topologi mesh.
• Memiliki sifat robustness yaitu jika satu link rusak maka hanya pada computer yang berada pada link tsb.
Kelemahan Topologi Star
• Kondisi HUB harus tetap dalam kondisi baik, kerusakan HUB berakibat lumpuhnya seluruh link dalam jaringan sehingga computer tidak dapat saling berkomunikasi.

>Topologi Mesh

Kelebihan Topologi Mesh
• Dapat berkomunikasi langsung dengan perangkat tujuan.
• Data dapat di kirim langsung ke computer tujuan tanpa harus melalui computer lainnya lebih cepat.Satu link di gunakan kusus untuk berkomunikasi dengan computer yang di tuju.
• Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.
• Mudah dalam proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.
Kekurangan Topologi Mesh
• Setiap perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh banyak biaya.
• Instalasi dan konfigurasi lebih sulit karena computer yang satu dengan yang lain harus terkoneksi secara langsung.

>Topologi Tree

Kelebihan Topologi Tree
• Seperti topologi star perangkat terhubung pada pusat pengendali /HUB.
• Tetapi HUB dibagi menjadi dua,central HUB,dan secondary HUB
• Topologi tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.
Kelemahan Topologi Tree
• Kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya , termasuk di dalamnya adalah tata letak ruangan.








>Topologi Hybrid

Topologi Hybrid adalah gabungan dari banyak topolog.
















4. >LAN(Local Area Network) merupakan jaringan yang hanya mencakup wilayah kecil seperti jaringan komputer Kampus, Gedung, dan didalam Rumah.
   >WAN(Wide Area Network) merupakan jaringan komputer yang mencakup area yang besar seperti jaringan komputer antar Wilayah, Kota, atau bahkan Negara.
   >MAN(Metropolitan Area Network) merupakan jaringan komputer dalam suatu kota dengan transfer data berkecepatan tinggi seperti menghubungkan lokasi Kampus, Perkantoran, dan sebagainya.
  >Intranet merupakan jaringan komputer berbasis protokol TCP atau IP seperti internet hanya saja digunakan dalam internal perusahaan kantor.
  >Internet merupakan gabungan jaringan-jaringan kecil yang ada di Dunia yang bergabung menjadi satu jaringan yang besar di Dunia.

5.> PING(Packet Internet Gopher) adalaha sebuah program utilitas yang dapat digunakan untuk memeriksa konektifitas jaringan berbasis teknologi TCP atau IP.
  >IPConfig adalah salah satu internal command di MS. Command Prompt(CMD) yang berfungsi untuk melihat dan mengkonfigurasi setingan perangkat jaringan.

6. a. Masuk ke Control Panel – System and Security – System.
    b. Klik link Change Settings pada bagian kanan di bawah.
    c. Klik tombol change hingga menampilkan computer name / domain changes.
  d. Edit nama workgroup yang anda inginkan, di contoh saya memakai nama workgroup sebagai default.
   e. Masuk ke Control Panel – Network and Internet – Network and Sharing Center.
   f. Klik menu Change Adapter Settings.

g. Klik Local Area Connection – klik kanan pada mouse lalu properties.
  h. Double klik pada Internet Protocol Version 4 (TCP/IPv4).
   i. Masukkan IP address : 192.168.1.3 dan subnet mask : 255.255.255.0
   j. Klik ok pada semua windows yang terbuka
  k. Masuk ke Control Panel – Network and Internet – Network and Sharing Center – Advanced Sharing Settings.

  l. Masuk ke pilihan public (current profile) – pada Network Discovery pilih Turn ON Network Discovery – pada Public Folder Sharing pilih Turn On – pada Password Protect Sharing pilih Turn Off – silahkan Save changes.
   m. Pilih folder yang mau di share – klik kanan pada mouse lalu properties – pilih tab sharing.
   n. Klik tombol share – pilih level everyone pada panah – klik tombol add – klik tombol share – klik tombol done.
 o. Klik tombol advanced sharing – pastikan ceklis pada checkbox share this folder sudah di ceklis – klik ok.


7. Manfaat jaringan computer
        - Memudahkan pengaksesan imformasi
        - Pembagian beban Pemrosesan data ke banyak komputer Lebih Mudah
        - Efisiensi Waktu dan Tenaga, contohnya File sharing via jaringan.
        - Mendukung kecepatan berkomunikasi, dan lain-lain.

8.    1). Straight (lurus), biasa digunakan untuk menghubungkan perangkat yang berbeda,
            misalnya: komputer ke hub, komputer ke switch.
        Untuk standar urutan kabel straight susunan pada kedua ujung sama, yaitu:
        1.    Putih-orange
        2.    Orange
        3.    Putih-hijau
        4.    Biru
        5.    Putih-biru
        6.    Hijau
        7.    Putih-coklat
        8.    Coklat

       2). Cross (silang), biasa digunakan untuk menghubungkan perangkat yang sama,
       misalnya: komputer ke  komputer, hub ke hub, switch ke switch.
      Untuk standar urutan kabel cross susunan pada kedua ujung berbeda;
      Ujung pertama sama dengan susunan kabel straight:
      1.    Putih-orange
      2.    Orange
      3.    Putih-hijau
      4.    Biru
      5.    Putih-biru
      6.    Hijau
      7.    Putih-coklat
      8.    Coklat
     Ujung kedua, pin 1 dan 3 tukar posisi, pin 2 dan 6 tukar posisi:
     1.    Putih-hijau
     2.    Hijauh
     3.    Putih-orange
     4.    Biru
     5.    Putih-biru
     6.    Orange
     7.    Putih-coklat
     8.    Coklat

9.  Email adalah Surat Elektronik dan kegunaannya untuk mengirim file/data berupa
     gambar,video dll.

10. Blog berasal dari kata “Web”dan “Log” yang artinya catatan dengan bentuk.
       berformat web.
          Kegunaannya macam-macam ,bisa untuk berbisnis,untuk bidang politik da nada juga untuk pribadi yaitu untuk diary/catatan harian.


Selasa, 12 Maret 2013

Mengenal Jaringan Komputer

Saat ini hampir setiap komputer yang kita temui merupakan bagian dari sebuah jaringan komputer yang kompleks. Misalkan saja ketika sebuah laptop atau komputer yang tadinya berdiri sendiri (stand alone) kemudian kita tambahkan sebuah USB Modem sehingga terhubung ke internet, maka komputer kita telah terhubung dan merupakan bagian dari sebuah jaringan yang sangat luas yaitu WAN (Wide Area Network).

Dalam artikel berikut ini kita akan mencoba mengenal pengertian dari jaringan komputer, manfaat dan resiko dari jaringan komputer dan pembagian jaringan komputer berdasarkan luas areanya yaitu PAN, LAN, MAN dan WAN.

Apa itu Jaringan Komputer?

Secara sederhana pengertian dari jaringan komputer adalah hubungan antara dua atau lebih sistem komputer melalui media komunikasi untuk melakukan komunikasi data satu dengan yang lainnya.

Manfaat Jaringan Komputer:

Manfaat utama yang dapat kita rasakan dari terbentuknya jaringan komputer adalah kemampuan untuk saling berbagi sumber daya (resource sharing) yang kita miliki seperti pemakaian printer, hardisk, CD ROM dan peripherial lain secara bersama-sama, saling bertukar data (file sharing) dan berkomunikasi satu sama lain (email, chating sampai video conference).

Kerugian Jaringan Komputer:

Sebenarnya istilah tepatnya mungkin bukan kerugian tetapi konsekuensi dari terhubungnya sistem komputer kita ke jaringan komputer ini diantaranya adalah masalah keamanan (security) baik pada pengaksesan berbagai sumberdaya dari pihak-pihak yang tidak berwenang maupun masalah keamanan (ancaman virus) pada data yang dipertukarkan.

Terlepas dari berbagai resiko yang harus kita hadapi, rasanya untuk komputer saat ini terhubung atau merupakan bagian dari jaringan komputer merupakan hal yang tidak bisa dihindari.

Jenis-Jenis Jaringan Komputer

Jenis-jenis jaringan komputer berdasarkan cakupan areanya dapat dibedakan menjadi beberapa jenis yaitu PAN, LAN, MAN dan WAN.

1. PAN (Personal Area Network)


personal area network

Pada saat kita saling menghubungkan komputer atau perangkat lain seperti handphone, PDA, keyboard, mouse , headset wireless, camera dan peralatan lain yang jaraknya cukup dekat (4-6 meter) maka kita telah membentuk suatu Personal Area Network. Hal yang paling penting bahwa dalam PAN ini kita sendiri yang mengendalikan (authoritas) pada semua peralatan tersebut. Selain dihubungkn langsung ke komputer lewat port USB atau FireWire, PAN juga sering dibentuk dengan teknology wireless seperti bluetooth, Infrared atau WIFI.

2. LAN (Local Area Network)

local-area-network

Inilah jaringan komputer yang sangat populer. LAN (Local Area Network) adalah jaringan komputer yang mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah dan sekolah.

3. MAN (Metropolitan Area Network)

metropolitan-area-network
Metropolitan Area Network (MAN) adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini berkisar antara 10 hingga 50 km.

4. WAN (Wide Area Network)

wide area network

WAN (Wide Area Network) merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. Internet merupakan contoh dari jaringan WAN ini.

Cara Sharing Printer

Cara Sharing Printer di Windows XP Lewat Jaringan LAN ini tentunya sangat perlu diterapkan  jika ingin berbagi printer dengan komputer lain untuk mencetak sebuah dokument atau lebih tepatnya satu printer bisa digunakan oleh beberapa komputer lain secara bersama-sama.
Dalam proses sharing printer ini ada dua tahap yang perlu anda lakukan diantaranya ialah
Setting di Komputer Host/Server
Setting di Komputer Host atau biasa di sebut sebagai server layanan, dalam hal ini ialah komputer yang memiliki printer dan membuka Fasilitas Sharing Printer agar dapat digunakan oleh printer lain, untuk cara settingnya ialah
  1. Buka Control Panel > Printer and Faxes, klik kanan pada Printer Anda lalu Pilih Sharing. Dalam contoh kasusi ini misalkan printer HP Deskjet 4300 Series.
    sharing-printer1
  2. Selanjutnya pada Tab Sharing Properties. Pilih radio button Share this printer lalu Beri nama sesuka Anda (pastikan kurang dari 8 karakter dan tidak mengandung symbol) kemudian klik OK. Jika ada permintaan CD Windows, atau konfirmasi dari printer sharing, pilih Just Enable File and Printer Sharing dan Klik OK.
    sharing-printer2
Sampai disini setting Share Printer di Komputer Host/Server telah selesai
Setting di Komputer Client
Setting di Komputer client dalam hal ini ialah komputer yang akan menggunakan printer dari server yang telah membuka share dari sebuah printer agar dapat dipakai bersama-sama melalui fasilitas File and Printer Sharing Windows, untuk settingnya ialah
  1. Buka Control Panel > Printer and Faxes > Pada tab di sebelah kiri pilih Add a Printer.
    sharing-printer3
  2. Pada window Add Printer Wizard, Klik Next
    sharing-printer4
  3. Pilih tipe printer yang akan digunakan, pilih Network Printer, Klik Next
    sharing-printer5
  4. Browse printer pada jaringan Anda, lalu Klik Next
    sharing-printer6
  5. Komputer akan mengkonfirmasi apakah Printer Jaringan ini akan dijadikan Printer Utama? pilih Yes > Next
  6. Trakhir Klik Finish.
Jika semua tahap telah di lakukan, silahkan test printer pada Komputer Client.



posting: http://techno.internetberitaku.com/printer-scanner/cara-sharing-printer-di-xp-lewat-jaringan-lan/
